《电力电子技术(第五版)》学习笔记
本节内容对应书中第一章 绪论；对应页码p1-p9

什么是电力电子技术

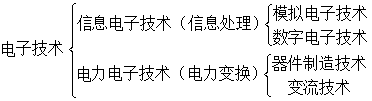

电子技术的分类

电力电子技术是使用器件对电能进行变换和控制的技术。电力电子技术使用的器件是电力半导体器件，主要用于电力变换，而信息电子技术主要用于信息处理，这是二者的主要区别。
电力电子技术可分为器件制造技术与变流技术。其中器件制造技术，即制造晶闸管、电力晶体管、IGBT等电力电子器件的技术是电力电子技术的基础，其理论基础是半导体物理。变流技术包括使用电力电子器件构成电力变换电路、电力装置、电力电子系统，以及对电力电子系统进行控制的技术，变流技术是电力电子技术的核心，其理论基础为电路理论。

电力变换可分为四大类：
四种电力变换
  1. 交流变直流（AC-DC）——整流
  2. 直流变交流（DC-AC）——逆变
  3. 直流变直流（DC-DC）——斩波
  4. 交流变交流（AC-AC）——变频（交流电力控制，可以是电压、频率、相数的变换）

电力电子技术与相关学科的关系、地位

与电子学（信息电子技术）的关系

  • 都分为器件和电路应用两大分支
  • 器件制造技术的理论基础均基于半导体理论；材料、工艺基本相同，采用微电子技术
  • 电路应用的分析方法、分析软件基本相同
  • 信息电子器件工作在开关、放大状态；电力电子器件工作在开关状态

与电力学（电气工程）的关系

  • 电力电子技术广泛用于电气工程中
  • 应用场景：高压直流输电、静止无功补偿、电力机车牵引、交直流电力传动、电解、励磁、电加热、高性能交直流电源
  • 电力电子技术是电气工程学科最活跃的一个分支

与控制理论（自动化技术）的关系

  • 控制理论广泛用于电力电子系统中
  • 电力电子技术是弱电控制强电的技术，是弱电和强电的接口的有力纽带
  • 电力电子装置是自动化技术的基础元件和重要支撑技术

电力电子技术和运动控制一起，和计算机技术共同成为未来科学技术的两大支柱。
若把计算机比作人的大脑，电力电子技术就可以比作人的消化系统与循环系统，可以实现能量的转换（电网或其他电源提供的“粗电”转化为易于消化利用的“精电”）。电力电子技术和运动控制还可以比作人的肌肉和四肢，可以使人运动和从事劳动，以实现大脑指令的执行。
电力电子技术作为20世纪后半叶诞生和发展的一门崭新的技术，21世纪仍将以迅猛的速度发展。

电力电子技术的发展史

史前期

  • 1904年，电子管诞生，能在真空中对电子流进行控制，并应用于通信和无线电，从而开启了电子技术应用于电力领域的先河。
  • 水银整流器流行于二十世纪30到50年代，它将水银封于管内，利用对其蒸汽的点弧可对大电流进行控制，在晶闸管未问世的时代广泛用于电化学工业、电气铁道直流变电、轧钢用直流电动机的传动以及直流输电。
  • 交流变直流的方法除水银整流器外，还有电动机—直流发电机组，即变流机组。
  • 1947年，贝尔实验室发明晶体管。

晶闸管时期

  • 1957年，晶闸管问世，取代水银整流器与旋转变流机组，广泛应用于电化学工业、铁道电气机车、钢铁工业（轧钢用电气传动、感应加热等）、电力工业（直流输电、无功补偿等）。
  • 晶闸管是半控型器件（通过对门极的控制使其导通而不能关断），电路控制方式为相位控制，晶闸管关断需要依靠电网电压等外部条件实现，有一定的局限性。
  • 20世纪70年代，全控型器件迅速发展。包括门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）、电力场效应晶体管（Power-MOSFET）等。全控型器件可以通过对门极的控制既可对其开通又可对其关断，且开关速度高于晶闸管。
  • 全控型器件的控制方式为脉冲宽度调制（PWM）方式，又称斩波控制。

复合型器件时期

  • 80年代后期以绝缘栅极双极型晶体管（IGBT）为代表的复合型器件异军突起，IGBT是全控型器件，是MOSFET和BJT的复合体，IGBT兼具MOSFET驱动功率小、开关速度快的优点与BJT通态压降小、载流能力大、可承受电压高的优点。
  • MOS控制晶闸管（MCT）和集成门极换流晶闸管（IGCT）是MOSFET和GTO的复合体，同样综合了两种器件的优点。
  • 电力电子集成电路（PIC）将驱动、控制、保护电路和电力电子器件集成到了一起。PIC结构紧凑、体积小，这给应用带来了很大的方便。 除以PIC为代表的单片集成技术，电力电子集成技术还包括混合集成与系统集成。
  • 软开关技术应运而生，零电压开关（ZVS）和零电流开关（ZCS）是软开关的基本形式。软开关可以有效降低开关损耗，进而提高开关频率与电力电子装置的功率密度。

电力电子技术的应用

  1. 一般工业：各类交直流电动机（轧钢机、数控机床、矿山牵引、大型鼓风机）、电机软起动装置、电化学工业整流电源（电解铝、电解食盐水、电镀装置）、冶金工业（感应加热电源、淬火电源、直流电弧炉电源）
  2. 交通运输：电气化铁道、电动汽车、飞机、船舶、电梯。
  3. 电力系统：直流输电、柔性交流输电、无功补偿和谐波抑制、电能质量控制。
  4. 电源：程控交换机、大型计算机、各类信息技术装置的电源。不间断电源（UPS）。
  5. 家用电器：节能灯、变频空调等。
  6. 其他：航天领域、太阳能发电与风力发电缓冲储能装置、抽水储能发电站、超导储能、特种电源。

电力电子技术研究的是电源技术——电力电子装置提供给负载的是各种不同的直流电源、恒频交流电源以及变频交流电源。
电力电子技术是节能技术——在大型风机、水泵采用变频调速方面，在使用量十分庞大的照明电源等方面，电力电子技术的节能效果十分显著。
